পিপি প্লাস্টিক পেন ব্যারেল এক্সট্রুশন উৎপাদন লাইন

পিপি প্লাস্টিক পেন ব্যারেল এক্সট্রুশন উৎপাদন লাইন

1. ওভারভিউ

এই পিপি পেল্ট একক রঙের এবং বহু রঙের প্লাস্টিকের কলম ব্যারেল এক্সট্রুশন উত্পাদন লাইন একটি অত্যন্ত দক্ষ এবং স্বয়ংক্রিয় সরঞ্জাম বিশেষভাবে বলপয়েন্ট কলম, জেল কলম, জল রঙ কলম,মার্কার পেন এবং অন্যান্য প্লাস্টিকের পেন ব্যারেলপলিপ্রোপিলিন (পিপি) পেল্টগুলিকে প্রধান কাঁচামাল হিসাবে ব্যবহার করে এবং পরিপক্ক এক্সট্রুশন ছাঁচনির্মাণ প্রযুক্তি গ্রহণ করে, লাইনটি নমনীয়ভাবে একক রঙের উত্পাদন করতে পারে,দুই রঙের এবং বহু রঙের একসাথে এক্সট্রুজড প্লাস্টিকের পেন ব্যারেল, চমৎকার চেহারা, উচ্চ মাত্রিক নির্ভুলতা এবং স্থিতিশীল উত্পাদন দক্ষতা সঙ্গে। এটি ব্যাপকভাবে স্টেশনারি উত্পাদন উদ্যোগে বড় আকারের এবং মানক উত্পাদন জন্য ব্যবহৃত হয়।

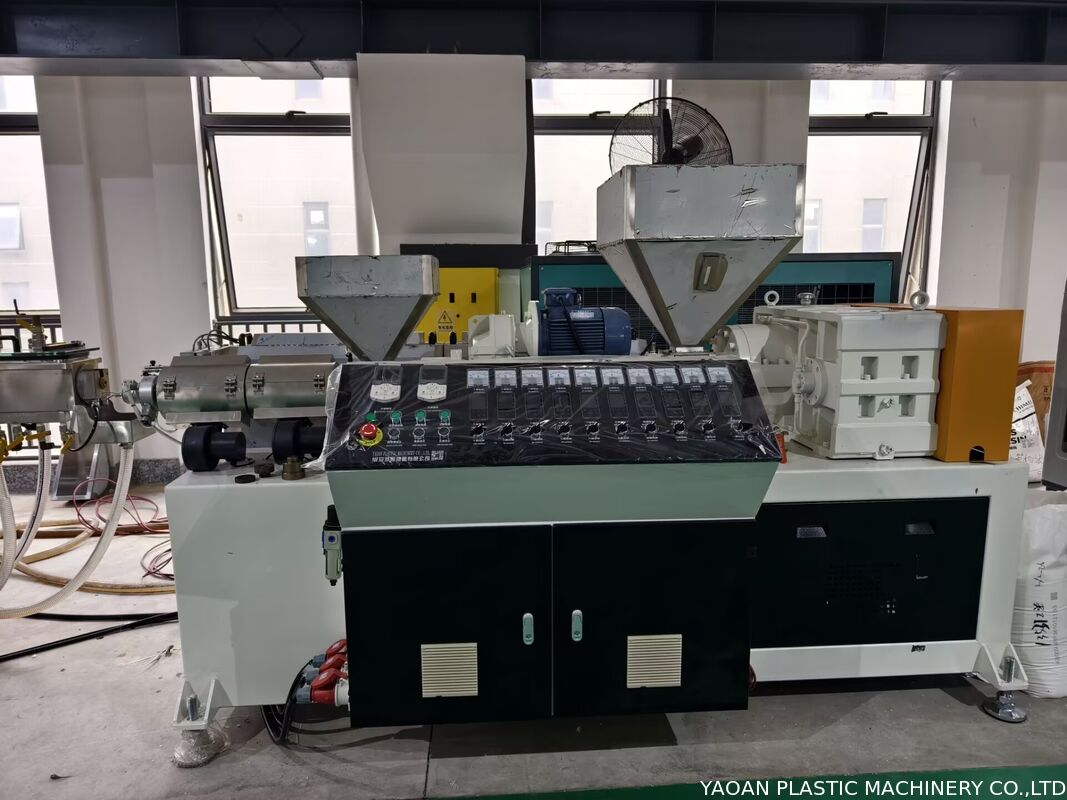

উৎপাদন লাইনটিতে একটি উচ্চ-নির্ভুল এক্সট্রুডার, বিশেষ ছাঁচনির্মাণের ডাই, 3 ডি বৈদ্যুতিক শীতল জল ট্যাঙ্ক এবং সার্ভো-চালিত হোল-অফ এবং কাটিং মেশিন অন্তর্ভুক্ত রয়েছে।স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা দিয়ে সজ্জিত, স্বয়ংক্রিয় খাওয়ানো সিস্টেম এবং বুদ্ধিমান নিয়ন্ত্রণ সিস্টেম, এটি সম্পূর্ণ অবিচ্ছিন্ন এবং স্বয়ংক্রিয় উত্পাদন উপলব্ধি করে। এটি কার্যকরভাবে ঐতিহ্যগত পেন ব্যারেল উত্পাদন সাধারণ সমস্যা সমাধান করে,যেমন নিম্ন নির্ভুলতাসমাপ্ত পেন ব্যারেলগুলির মসৃণ পৃষ্ঠ, অভিন্ন প্রাচীর বেধ এবং পূর্ণ রঙ রয়েছে, যা স্টেশনারি শিল্পের মানের মানগুলি সম্পূর্ণরূপে পূরণ করে।

2প্রধান কাঁচামাল: পিপি পেল্ট

উত্পাদন লাইনটি খাদ্য-গ্রেড বা সাধারণ ব্যবহারের পিপি পলিপ্রোপিলিন পেললেট গ্রহণ করে, যা নিম্নলিখিত সুবিধার সাথে প্লাস্টিকের পেন ব্যারেলগুলির জন্য আদর্শ উপাদানঃ

- দুর্দান্ত প্রক্রিয়াজাতকরণ কর্মক্ষমতাঃ ভাল গলিত প্রবাহযোগ্যতা, বিস্তৃত প্রক্রিয়াজাতকরণ তাপমাত্রা পরিসীমা (180 ~ 260 ° C), স্থিতিশীল এক্সট্রুশন, উপাদান ভাঙ্গন, বুদবুদ বা জ্বলন্ত সৃষ্টি করা সহজ নয়।

- নির্ভরযোগ্য পণ্য কর্মক্ষমতাঃ মাঝারি অনমনীয়তা, ভাল দৃঢ়তা, পরিধান প্রতিরোধের, অ বিষাক্ত এবং গন্ধহীন, সমাবেশ, মুদ্রণ এবং পৃষ্ঠ চিকিত্সা জন্য উপযুক্ত।

- খরচ কার্যকরঃ ব্যাপক উত্স এবং অর্থনৈতিক। একক রঙের পণ্যগুলির জন্য রঙের মাস্টারব্যাচ যুক্ত করা যেতে পারে এবং মাল্টি-রঙের কো-এক্সট্রুশন মাধ্যমিক রঙিনকরণ ছাড়াই এক-পদক্ষেপ ছাঁচনির্মাণ উপলব্ধি করে।

- পরিবেশ বান্ধব এবং পুনর্ব্যবহারযোগ্যঃ পিপি উপাদানটি সবুজ উত্পাদন প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।

3মূল সরঞ্জামের গঠন ও পরামিতি

3.১ একক স্ক্রু এক্সট্রুডার (প্রধান মেশিন)

এক্সট্রুডারটি পিপি পেল্ট প্লাস্টিকাইজেশনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে যাতে পর্যাপ্ত গলন এবং অভিন্ন মিশ্রণ নিশ্চিত করা যায়।

- স্ক্রুঃ ব্যাসার্ধ 55mm / 65mm, L / D অনুপাত 28:1 / 30:1, নাইট্রাইডিং এবং পলিশিং চিকিত্সা সহ 38CrMoAlA খাদ ইস্পাত থেকে তৈরি।

- ব্যারেলঃ স্বতন্ত্র বায়ু শীতল বা জল শীতল, তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 1 °C সঙ্গে বিভাগ গরম।

- ড্রাইভিং সিস্টেমঃ পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর, শক্তি 7.515kW, স্থিতিশীল অপারেশন এবং কম শব্দ।

- ফিডিং সিস্টেমঃ স্বয়ংক্রিয় ভ্যাকুয়াম লোডার হপার ড্রায়ার সহ আর্দ্রতা অপসারণ এবং সমাপ্ত পণ্যগুলিতে বুদবুদ এড়ানোর জন্য।

3.২ স্পেশাল মোল্ডিং ডাই

পেন ব্যারেলের আকৃতি, দেয়ালের বেধ এবং রঙের প্রভাব নিশ্চিত করার জন্য ডাই মূল উপাদান।

- একক রঙের ড্রিঃ উচ্চ মানের ছাঁচ ইস্পাত থেকে তৈরি, মসৃণ রানার নকশা, দেয়াল বেধ 0.8 থেকে 1.5 মিমি থেকে নিয়মিত, মাত্রা ত্রুটি ≤ 0.05 মিমি।

- মাল্টি-কালার কো-এক্সট্রুশন ডাইঃ মাল্টি-লেয়ার কম্পোজিট রানার কাঠামো, স্বচ্ছ রঙের স্তরগুলির সাথে দ্বি-রঙ বা তিন-রঙের কো-এক্সট্রুশন সমর্থন করে এবং কোনও রঙ মিশ্রণ করে না।

- ডাই সমন্বয়ঃ দেয়াল বেধ অভিন্নতা জন্য সূক্ষ্ম-নিয়ন্ত্রণ প্রক্রিয়া দিয়ে সজ্জিত; ছাঁচ প্রতিস্থাপন 30 ~ 60 মিনিটের মধ্যে সম্পন্ন করা যেতে পারে।

3.৩ থ্রিডি ইলেকট্রিক ওয়াটার ট্যাংক

3 ডি বৈদ্যুতিক কুলিং ওয়াটার ট্যাংকটি বাঁকানো এবং বিকৃতি এড়ানোর জন্য সুনির্দিষ্ট শীতল এবং আকৃতির উপলব্ধি করে।

- 3 ডি সমন্বয়ঃ উপরে-নীচে, বাম-ডান এবং সামনে-পিছনে দিকগুলিতে বৈদ্যুতিক সমন্বয়, অবস্থান সঠিকতা ± 0.1 মিমি।

- কুলিং সিস্টেমঃ প্রাক-কুলিং, প্রধান কুলিং এবং আকৃতি অঞ্চল; নিয়ন্ত্রণযোগ্য তাপমাত্রা 20 ~ 30 °C সঙ্গে সঞ্চালিত কুলিং জল।

- উপাদানঃ 304 স্টেইনলেস স্টীল, জারা প্রতিরোধী এবং পরিষ্কার করা সহজ; দৈর্ঘ্য 3 ~ 5m কাস্টমাইজযোগ্য।

3.4 সার্ভো-ট্রোল-অফ এবং কাটিং মেশিন

অত্যন্ত উচ্চ কাটিয়া নির্ভুলতা নিশ্চিত করার জন্য উচ্চ নির্ভুলতা servo মোটর দ্বারা চালিত।

- সার্ভো সিস্টেমঃ এক্সট্রুডার সঙ্গে সিঙ্ক্রোন গতি সংযোগ, টানা গতি 1 ¢ 15 মি / মিনিট, ধাপে ধাপে নিয়মিত।

- কাটার নির্ভুলতাঃ ফটো ইলেকট্রিক পজিশনিং সহ বন্ধ লুপ নিয়ন্ত্রণ, দৈর্ঘ্যের ত্রুটি ≤ ± 0.1 মিমি।

- কাটিয়া সরঞ্জামঃ কার্বাইড কাটার, বোর বা বিকৃতি ছাড়া সমতল কাটা প্রদান করে।

- কন্ট্রোলঃ টাচ-স্ক্রিন অপারেশন, সমর্থন দৈর্ঘ্য সেটিং, উৎপাদন গণনা এবং স্বয়ংক্রিয় স্টপ।

4. স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

পুরো লাইনটি পিএলসি এবং টাচ-স্ক্রিন কেন্দ্রীয় নিয়ন্ত্রণ গ্রহণ করেঃ

- রিয়েল-টাইম তাপমাত্রা পর্যবেক্ষণ এবং এক্সট্রুডার, ডাই এবং জল ট্যাঙ্কের স্বয়ংক্রিয় সমন্বয়।

​

- এক্সট্রুশন গতি, টানা গতি এবং কাটার গতির সিঙ্ক্রোনাস নিয়ন্ত্রণ।

​

- অটোমেটিক অ্যালার্ম যেমন উপাদান ঘাটতি, অতিরিক্ত লোড, অতিরিক্ত তাপমাত্রা এবং ডাই ব্লকিং জন্য ত্রুটি।

​

- দ্রুত পণ্য পরিবর্তনের জন্য উৎপাদন পরামিতির একাধিক সেট সংরক্ষণ।

5. উৎপাদন প্রক্রিয়া সম্পূর্ণ

1কাঁচামাল প্রস্তুতকরণঃ পিপি পেললেটগুলি রঙের মাস্টারব্যাচের সাথে মিশ্রিত হয়, শুকিয়ে যায় এবং স্বয়ংক্রিয়ভাবে এক্সট্রুডারে প্রবেশ করে।

​

2প্লাস্টিফিকেশন এবং এক্সট্রুশনঃ পিপি উপাদানটি এক্সট্রুডারে গলে যায় এবং প্লাস্টিফাইড হয়।

​

3. ছাঁচনির্মাণ এক্সট্রুশনঃ ধারাবাহিক পেন ব্যারেল প্যারিসন গঠনের জন্য ডাই দিয়ে এক্সট্রুজ করা গলিত।

​

4. শীতল এবং আকৃতিঃ 3 ডি বৈদ্যুতিক জল ট্যাঙ্কে প্যারিসন শীতল এবং স্থির।

​

5টান-আউটঃ শীতল পেন ব্যারেল সার্ভো টান-আউট মেশিন দ্বারা স্থিতিশীলভাবে টানা হয়।

​

6. সুনির্দিষ্ট কাটিয়াঃ পেন ব্যারেলগুলি নির্দিষ্ট দৈর্ঘ্যে সঠিকভাবে কাটা হয়।

​

7সংগ্রহ এবং সমাপ্তিঃ পরবর্তী পেষণ, মুদ্রণ এবং সমাবেশের জন্য সমাপ্ত পণ্য সংগ্রহ করা হয়।

6উপকারিতা

- একক রঙের এবং বহু রঙের উত্পাদন সমর্থন করে পিপি পেল্টে ব্যাপক অভিযোজনযোগ্যতা।

​

- উচ্চ নির্ভুলতাঃ কাটা ত্রুটি ≤ ± 0.1 মিমি, সমাপ্ত পণ্য পাস হার ≥ 99%

​

- উচ্চ দক্ষতাঃ উৎপাদন ক্ষমতা 30,000 ₹ 50,000 টুকরা প্রতি 8 ঘন্টা।

​

- স্থিতিশীল সরঞ্জাম কর্মক্ষমতা, কম ব্যর্থতা হার, সহজ অপারেশন এবং রক্ষণাবেক্ষণ।

​

- পুনর্ব্যবহৃত শীতল জল দিয়ে শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা।

7প্রযোজ্য স্পেসিফিকেশন

- পেন ব্যারেল ব্যাসার্ধঃ 6 ¢ 12mm (কাস্টমাইজযোগ্য)

​

- পেন ব্যারেল দৈর্ঘ্যঃ 80-150mm (নিয়মিত)

​

- প্রকারঃ ফাঁকা পেন্সিলের ব্যাচ, সলিড পেন্সিলের ব্যাচ

​

- রঙঃ এক রঙের, দুই রঙের, তিন রঙের কো-এক্সট্রুশন

​

- প্রয়োগঃ জেল পেন, বলপয়েন্ট পেন, অ্যাকোয়ারেল পেন, মার্কার পেন ইত্যাদি

8প্রয়োগের ক্ষেত্র

এই উৎপাদন লাইনটি স্টেশনারি প্রস্তুতকারক এবং ব্র্যান্ডেড উৎপাদন এবং OEM প্রক্রিয়াকরণের জন্য প্লাস্টিক প্রক্রিয়াকরণ কারখানার জন্য উপযুক্ত।এটি ছোট ব্যাচের মাল্টি-স্পেসিফিকেশন উৎপাদন এবং বড় আকারের অবিচ্ছিন্ন উৎপাদন উভয়ই সমর্থন করে, এবং উচ্চ-শেষ স্টেশনারি, ছাত্র স্টেশনারি এবং অফিস স্টেশনারি ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

প্যাকেজিং এবং শিপিং

আমাদের সার্ভিস সিস্টেম কি?

কেন ইয়াওয়ান মেশিনারি বেছে নিলেন?
1পেশা: ইয়াওয়ান ১৯৮০ এর দশক থেকে কেবল প্লাস্টিকের এক্সট্রুডার তৈরি করে, ব্যাপক অভিজ্ঞতা এবং পেশাদার দল প্লাস্টিকের এক্সট্রুডার শিল্পে আমাদের শীর্ষস্থানীয় অবস্থান নিশ্চিত করে।
2. গুণমান: পণ্যের গুণমান এন্টারপ্রাইজের ধ্রুবক উন্নয়নের পাথর, সর্বদা আরও ভাল করার চেষ্টা করে, গুণমান প্রথম আসে, উন্নয়নশীল এবং উদ্ভাবনী আমাদের দায়িত্ব;
3. ডেলিভারিঃ আমরা কারখানার ব্যবস্থাপনা অপ্টিমাইজ, এবং উৎপাদন প্রবাহ উন্নত যাতে আপনার জন্য উৎপাদন সময়কাল সবচেয়ে বড় পরিমাণে সংক্ষিপ্ত;
4খরচ নিয়ন্ত্রণঃ আমরা আমাদের অভ্যন্তরীণ ব্যবস্থাপনা উন্নত করে উৎপাদন খরচ কমাতে সর্বোচ্চ চেষ্টা করি, যাতে আমাদের পণ্যগুলি বাজারে যথেষ্ট প্রতিযোগিতামূলক হয়।এবং আমাদের পণ্যের উচ্চতর পারফরম্যান্স-মূল্য অনুপাত উপলব্ধি করতে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: মেশিনের গ্যারান্টি কী?
A1: আমাদের মেশিনের গ্যারান্টি সময়কাল মেশিনটি ক্রেতা কারখানায় ভালভাবে ইনস্টল করার পরে 12 মাস;
প্রশ্ন 2: আপনি মেশিনের জন্য কোন প্যাকেজ ব্যবহার করেন?
উত্তর ২ঃ মেশিনটি অ্যান্টি-কোরোসিং তেল দিয়ে আঁকা, এবং তারপরে প্লাস্টিকের ফিল্ম দিয়ে coveredেকে রাখা, এবং তারপরে কাঠের বাক্সে প্যাক করা বা ক্লায়েন্টের প্রয়োজনীয়তা অনুসারে কাঠের প্যালেটে সংযুক্ত করা,অথবা ফিল্ম প্যাকেজিং সহ পাত্রে লোড করা হবেসমস্ত মেশিন ঠিক করার পর আমরা শুকানোর এজেন্ট ব্যবহার করব যাতে ভেতরের কন্টেইনার শুষ্ক থাকে।
প্রশ্ন ৩ঃ আমি যদি মেশিনটি কিনে থাকি তবে আমাদের গাইড করার জন্য কি আপনার কাছে নির্দেশিকা আছে?
A3: হ্যাঁ, আমরা আপনার রেফারেন্সের জন্য বিস্তারিত ব্যবহারকারীর ম্যানুয়াল সরবরাহ করি। গাইডের জন্য এটি সাবধানে পড়ুন। যদি এখনও সমস্যা থাকে যা সমাধান করা যায়নি, তবে আমাদের সাথে যোগাযোগ করুন, আমরা আপনাকে যে কোনও সময় সাহায্য করতে প্রস্তুত।
প্রশ্ন 4: বিদেশী ক্লায়েন্টদের জন্য আপনার পরিষেবা কী?
এ 4: আমরা নিখুঁত বিদেশী পরিষেবা সরবরাহ করি। আমরা মেশিন ইনস্টলেশন এবং কমিশনিং এবং পরীক্ষার উত্পাদন গাইডের জন্য বিদেশে প্রকৌশলী প্রেরণ করব এবং ক্রেতাদের কর্মীদের প্রশিক্ষণ দেব।এবং আমরা যেকোনো সময় প্রযুক্তিগত সহায়তা দিতে প্রস্তুত।.
